Седловые отводы чугунные хомутовые: как выбрать фланцевые и резьбовые седелки
Чугунный седловой (седельный) отвод, или хомутовая седелка, предназначен для устройства ответвления от основного трубопровода. Фитинг устанавливается на наружную поверхность трубы и фиксируется хомутом. Подключение дополнительной линии выполняется через фланцевый или резьбовой выход.
Седелки применяются в системах водоснабжения, отопления и канализации. Они подходят для труб из чугуна, стали, ПНД и асбестоцемента при соответствии наружного диаметра трубы диапазону охвата хомута.
Устройство и материалы
Седловой отвод представляет собой сборную конструкцию, состоящую из корпуса с присоединительным выходом, уплотнения и хомутового крепления.
- Корпус: высокопрочный чугун ВЧШГ (конкретные марки зависят от производителя).
- Уплотнение: EPDM, обеспечивающий герметичное прилегание к поверхности трубы.
- Хомут и крепеж: нержавеющая сталь.
- Защитное покрытие: эпоксидное.
Хомутовая конструкция позволяет закрепить фитинг на трубе без сварки. После установки седелки выполняется отверстие в стенке магистрали и подключается дополнительная линия.

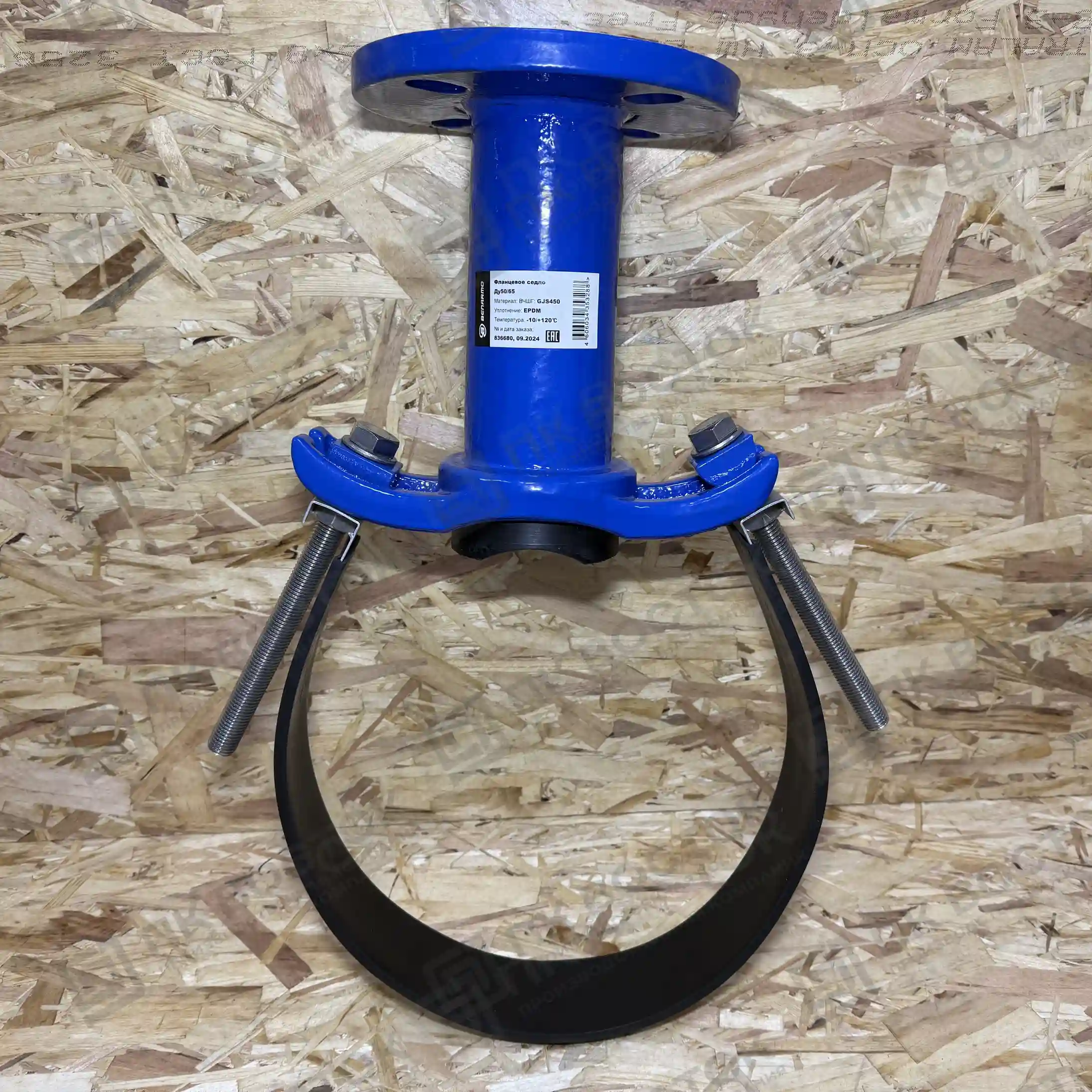

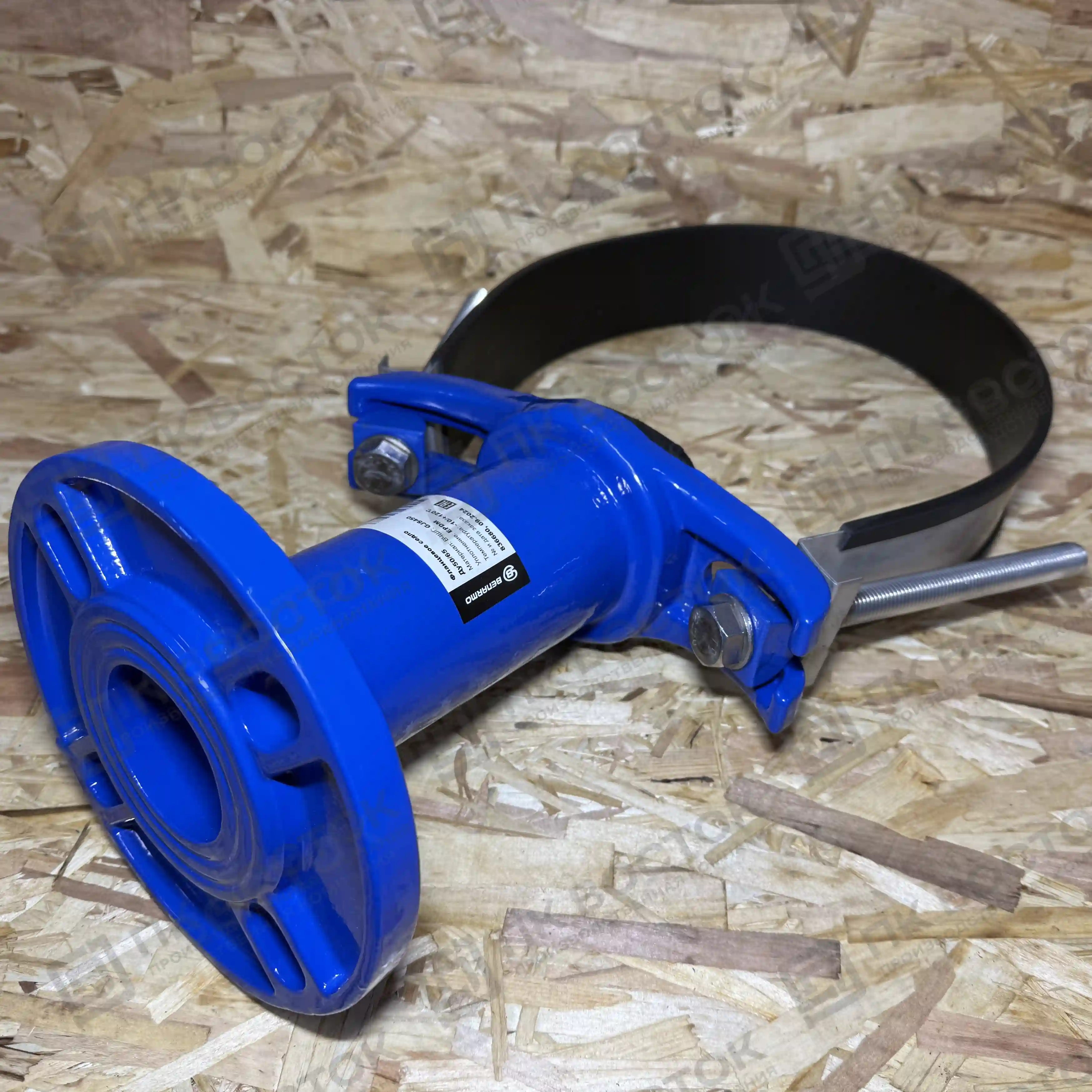

Седелка чугунная фланцевая
Фланцевый седельный отвод предназначен для подключения ответвления или арматуры с фланцевым присоединением. Он используется при монтаже задвижек, запорной арматуры и дополнительных трубопроводов с ответным фланцем.
Фитинг состоит из чугунного корпуса с фланцевым выходом, уплотнения EPDM и хомутового крепления. Установка выполняется с помощью хомута и болтов, без применения сварки.
Технические характеристики фланцевой седелки
| Рабочее давление | PN16 (1,6 МПа) |
| Температура рабочей среды | От −20 до +80 °C |
| Материал корпуса | Высокопрочный чугун ВЧШГ |
| Уплотнение | EPDM |
| Хомут и крепеж | Нержавеющая сталь |
| Покрытие | Эпоксидное |
| Тип подключения | Фланцевое |
| Диаметр основной трубы | DN65–600 (наружный диаметр 75–655 мм) |
| Фланцевый выход | DN50/65, DN80/100, DN150 |

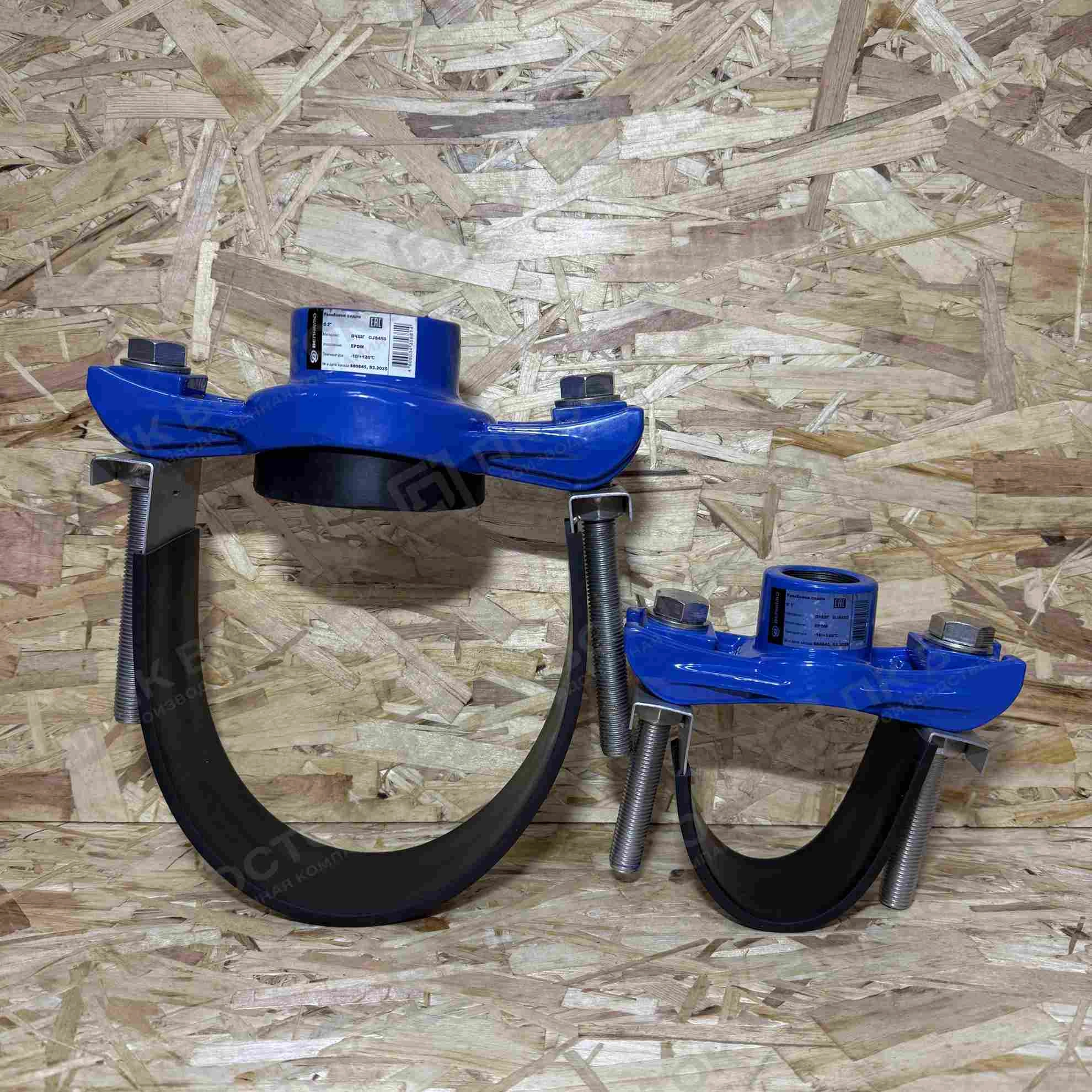

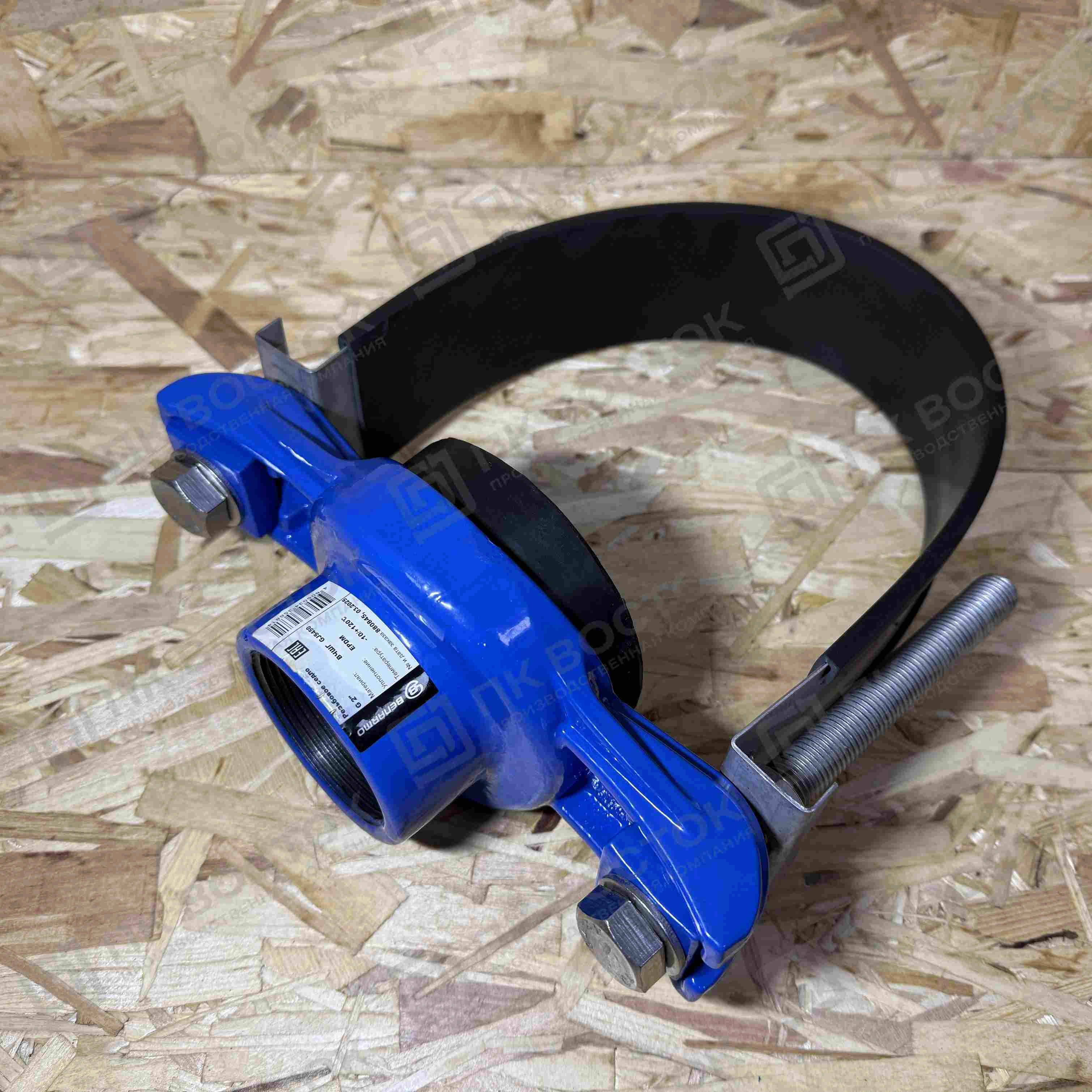

Седелка чугунная резьбовая
Резьбовая, или муфтовая, седелка предназначена для подключения дополнительной линии через резьбовое соединение. Она используется для установки арматуры и оборудования с наружной резьбой.
Корпус оснащен резьбовым выходом, а крепление к основной трубе осуществляется с помощью хомутовой ленты. Уплотнение EPDM обеспечивает прилегание к поверхности трубы, эпоксидное покрытие защищает корпус от коррозии.
Технические характеристики резьбовой седелки
| Рабочее давление | PN16 (1,6 МПа) |
| Температура рабочей среды | От −20 до +80 °C |
| Материал корпуса | Высокопрочный чугун ВЧШГ |
| Уплотнение | EPDM |
| Хомут и крепеж | Нержавеющая сталь |
| Покрытие | Эпоксидное |
| Тип подключения | Резьбовое (муфтовое) |
| Диаметр основной трубы | DN65–600 (наружный диаметр 75–655 мм) |
| Резьбовой выход | 1″, 2″ (2″ — для труб от DN150) |
Таблица соответствия диаметров седловых чугунных отводов и охвата хомута
При подборе седелки необходимо учитывать наружный диаметр основной трубы. Хомут должен соответствовать диапазону охвата, предусмотренному для конкретного исполнения.
| DN седелки, мм | Охват хомута — наружный диаметр трубы, мм | Вариант резьбового подключения |
|---|---|---|
| 65 | 75–82 | 1″ |
| 80 | 90–110 | 1″ |
| 100 | 100–130 | 1″ |
| 150 | 160–185 | 1″ / 2″ |
| 200 | 210–245 | 1″ / 2″ |
| 250 | 260–305 | 1″ / 2″ |
| 300 | 310–360 | 1″ / 2″ |
| 350 | 350–405 | 1″ / 2″ |
| 400 | 400–455 | 1″ / 2″ |
| 500 | 500–560 | 1″ / 2″ |
| 600 | 610–655 | 1″ / 2″ |
Примечание: Фланцевые корпуса выпускаются в исполнениях Ду50–65, Ду80–100 и Ду150. Для резьбовых моделей предусмотрены варианты с резьбой 1″ и 2″. Перед заказом необходимо проверить совместимость корпуса, хомута и диаметра трубы.
Монтаж седельного отвода
- Перекрыть участок трубопровода, на котором планируется устройство ответвления.
- Очистить поверхность трубы от загрязнений и коррозии. Металлическую поверхность при необходимости обезжирить.
- Установить корпус седелки, совместив уплотнение с поверхностью трубы.
- Закрепить хомутовую ленту и равномерно затянуть крепежные элементы.
- Выполнить отверстие в стенке основной трубы в соответствии с технологией монтажа.
- Подключить дополнительную линию через фланцевое или резьбовое соединение.
- Проверить правильность установки и герметичность соединения.
Важно: работы по монтажу и устранению дефектов при наличии давления рабочей среды в трубопроводе запрещены. Монтаж должен выполняться квалифицированным персоналом с соблюдением требований технического паспорта.
Производители чугунных седелок
На рынке представлены чугунные хомутовые седельные отводы различных производителей, в том числе Benarmo и других популярных марок. При выборе изделия важно учитывать рабочее давление, материал корпуса, тип присоединения и диапазон охвата хомута.
Чугунные седла в наличии и под заказ
Фланцевые и резьбовые седелки применяются для устройства ответвлений от трубопроводов из чугуна, стали, ПНД и асбестоцемента. Фланцевое исполнение подходит для подключения арматуры и труб с ответным фланцем, резьбовое — для оборудования с наружной резьбой.
В наличии и под заказ доступны фланцевые седелки размером от 65×50/65 до 600×150 мм и резьбовые седла от 65×1″ до 600×2″ . Рабочее давление — Ру16, температура рабочей среды — от −20 до +80 °C.
